Что такое анилоксовый вал
Анилоксы бывают двух типов:
- Анилоксовая гильза – полый цилиндр. Основа вала — алюминий. На поверхность алюминия нанесена керамика слоем около 300 мкм. Вес таких валов, за редким исключением, до 40 кг. Гильзы это современный вариант анилокса, более легкий и удобный, чем анилоксовый вал;
- Анилоксовый вал – стальной цилиндр с шейками (цапфами). Также покрывается тонким слоем керамики. Вес валов от 50 до 200 кг. Валы – это устаревший, но распространенный вариант анилокса, тяжелый и менее удобный.
Назначение анилоксового вала
Анилоксовый вал предназначен для дозированного и равномерного переноса слоя краски из кипсейки на поверхность флексоформы (далее на запечатываемый материал).Анилоксовый вал покрыт тонким слоем керамики (около 300 мкм). В керамике с помощью лазера выгравированы ячейки.
Самые распространенные диаметры ячеек — от 25 до 120 мкм. Глубина ячеек варьируется от 8 до 50 мкм. Размер перемычек — от 5 до 20 мкм.Основные параметры анилоксового вала: линиатура (линеатура) и краскоперенос. Линиатура измеряется в России и Европе в линиях на сантиметр (lcm). В США — в линиях на дюйм (lpi). Краскоперенос измеряется в России и Европе в см3/м2. В США — в ВСМ (млрд мкм3). Значение BCM можно вычислить, разделив краскоперенос вала, который указан в см3/м2 на 1,55.
Линиатура анилоксового вала

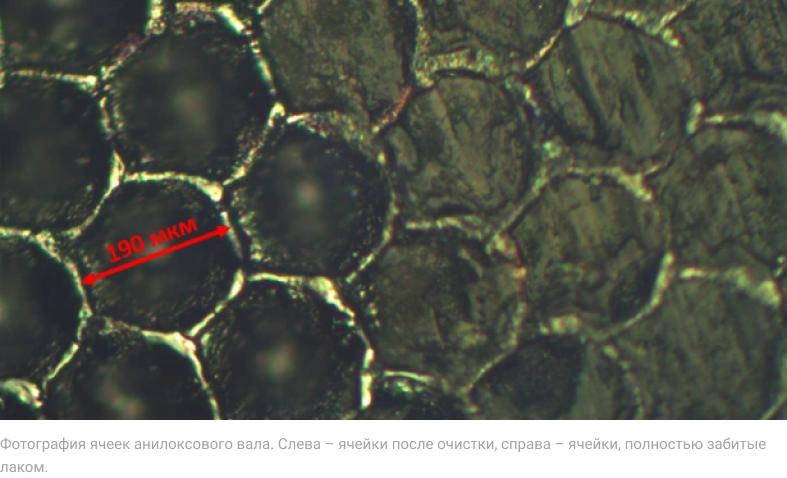

Линиатура анилоксового вала – это количество ячеек, уместившееся на единицу длины (см или дюйм). Одна ячейка – это диаметр ячейки + ширина перемычки. Удобнее всего считать расстояние между центрами двух соседних перемычек, как показано на рисунке.
На фотографии выше расстояние между центрами перемычек составляет 190 мкм, и мы можем вычислить линиатуру вала. 10000/190 = 50 lcm.
Зная диаметр, глубину (50 мкм) и форму ячейки, мы можем посчитать объем одной ячейки анилоксового вала, предположив, что ячейка совпадает по форме с эллиптическим параболоидом. Объем ячейки составит: 5,6*10^-7. Значит, краскоперенос вала составляет 15,5 см3/м2. Или 10 BCM.
Технология LaserEcoClean позволяет очищать валы с линиатурой более 460 л\см без вреда для керамики. Валы с более высокой линиатурой нам пока не попадались.
