Типы анилоксовых валов.

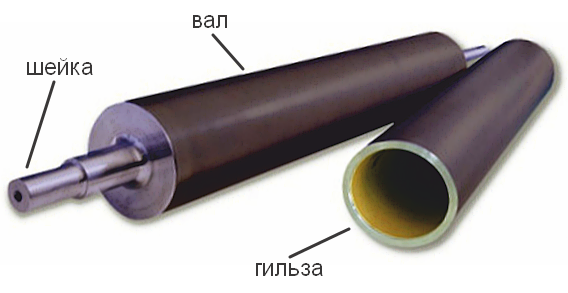

Анилоксы бывают двух типов:

  • Анилоксовая гильза полый цилиндр. Основа вала - алюминий. На поверхность алюминия нанесена керамика, слой около 300 мкм. Вес таких валов, за редким исключением, до 40 кг. Гильзы это современный вариант анилокса, более легкий и удобный, чем анилоксовый вал;

  • Анилоксовый вал – стальной цилиндр с шейками (цапфами). Также покрывается тонким слоем керамики. Вес валов от 50 до 200 кг. Валы это устаревший, но распространенный вариант анилокса, тяжелый и менее удобный.

Рисунок взят с сайта Profpolygraf

Назначение анилоксового вала.

Анилоксовый вал предназначен для дозированного и равномерного переноса слоя краски из кипсейки на поверхность флексоформы (далее на запечатываемый материал).

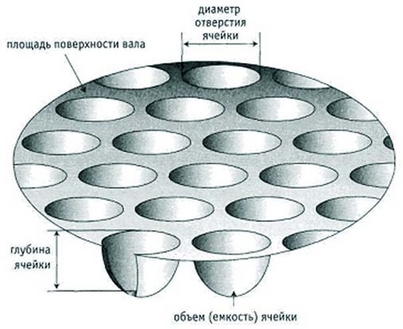

Анилоксовый вал покрыт тонким слоем керамики (около 300 мкм). В керамике с помощью лазера выгравированы ячейки.

Самые распространенные размеры ячеек: диаметр от 25 до 120 мкм. Глубина ячеек от 8 до 50 мкм. Размер перемычек от 5 до 20 мкм.
Основные параметры анилоксового вала: линиатура (линеатура) и краскоперенос. Линиатура измеряется в России и Европе в линиях на сантиметр (lcm). В Америке в линиях на дюйм (lpi). Краскоперенос измеряется в России и Европе в см3/м2. В Америке в ВСМ
(млрд мкм3). Значение BCM можно вычислить, разделив краскоперенос вала указанный в см3/м2 на 1,55.
Линиатура анилоксового вала
это количество ячеек, уместившееся на единицу длины (см или дюйм). Одна ячейка это диаметр ячейки + ширина перемычки. Удобнее всего считать расстояние между центрами двух соседних перемычек, как показано на рисунке.

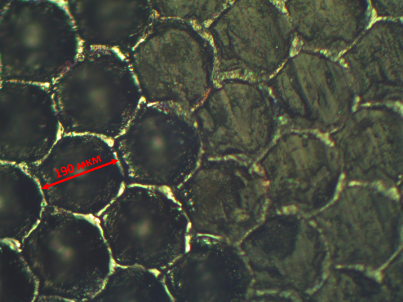

Фотография ячеек анилоксового вала.
Слева
ячейки после очистки, справа ячейки, полностью забитые лаком.

На фотографии выше расстояние между центрами перемычек составляет 190 мкм, и мы можем вычислить линиатуру вала. 10000/190 = 50 lcm.
Зная диаметр, глубину (50 мкм) и форму ячейки мы можем посчитать объем одной ячейки анилоксового вала, предположив, что ячейка совпадает по форме с эллиптическим параболоидом. Объем ячеки составит: 5,6*10
^-7. Значит, краскоперенос вала 15,5 см3/м2. Или 10 BCM.

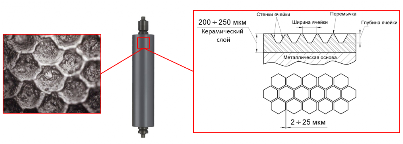

Рисунок взят с сайта компании МультиПресс-ДВ.


Технология
LaserEcoClean позволяет очищать валы с линиатурой более 460 л\см, без вреда для керамики. Валы с более высокой линиатурой нам пока не попадались.
